紙板裹包式裝箱機

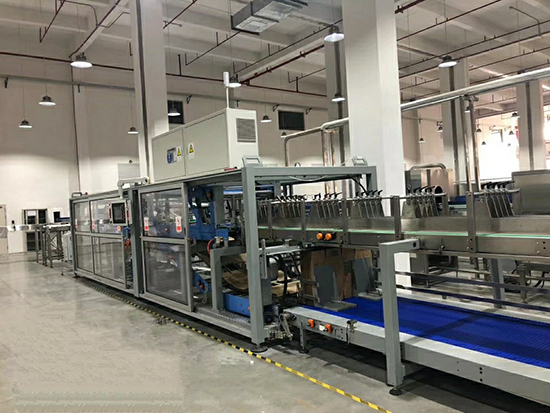

JCZB60直進式紙板裹包式裝箱機

產品詳細介紹
  設備型號: JCZB60

  生產產能:60箱/min

  工作氣壓:0.6~0.8Mpa

  設備重量:11000kg

  機器尺寸:L12500mm *W3850mm *H2600mm

  紙箱包裝機是連續將一個平紙板開始環繞包裹住一組瓶子并噴膠封閉紙箱的自動化包裝技術設備,包括瓶子進料、瓶子分組列裝置、紙板庫、紙板分發器、容器和包裝紙板的耦合、紙箱的封閉和上膠或隔板和瓶形轉換??梢园b不同的瓶子,比如:塑料瓶、玻璃瓶、圓瓶、方瓶、橢圓形瓶、三角形瓶或多件小包裝等。包裝速度可以達60包/分。

技術設計特點:

  ●直線式分瓶:兩個伺服電機配合,在輸瓶面快速完成分瓶動作;

  ●兩段進瓶鏈單獨電機控制,進瓶壓力小;

  ●水平式裹包:在輸瓶面上進行水平式裹包,工作穩定可靠;變換瓶型及排列方式方便快捷;

  ●適合多種瓶型:適合多種瓶型,瓶型轉換快捷方便,變換瓶型及排列方式方便快捷;

  ●獨特的壓箱技術:紙箱成型粘貼后牢固可靠,外形美觀;

  ●合理的上紙板機械結構,運行在穩定狀態下,對紙板要求低,紙板交接穩定可靠,結構簡潔,維護成本低;

  ●運行可靠,維護簡單:主要動作間的匹配是機械傳動,機器運行可靠,維護簡單,比如 輸送箱紙片和輸送瓶跺之間的匹配;打箱機構和壓箱機構與箱子主輸送通道(鏈條)之間均采用機械傳動;方便快捷地保證了本機的同步性協調性;

  ●調節方便快捷:設置了輸送通道的齒輪箱調高裝置,使得客戶改換產品箱型更加方便快捷;

  ●人性化的操作界面:配置全自動液晶觸摸屏控制系統及電子檢測功能,使得操作簡單方便;

  ●由于箱紙片和瓶跺在水平面上完成裹包,效率更容易保證;

  ●配置高階,電機、減速機、PLC、傳感器、等等。運行穩定,使用壽命長;

  ●配置各種保護、檢測、等自動系統以及知名品牌溶膠噴膠系統;

  ●獨立設計的機器外體,無縫的保護裝置,機器更加可靠的運行,機器外觀更加漂亮實用

技術參數

設備型號 JCZB60
包裝形式 全包式
紙板形式 預切定型平紙板
紙板放臺 下部水平式
裝箱速度 0~60箱/min(根據包裝物有變化)
紙箱成型后外形尺寸 長200~480mm寬170~300mm高90~300mm
瓶型高度 90~300(mm)
瓶型直徑 Φ55~Φ100(mm)
電源 三相五線制380V,50HZ
額定功率 20KW
控制電源 DC24V
工作噪音 ≤65dB
氣源 0.6-0.8Mpa(無油無水)
耗氣量 350NL/min
氣源接口 Φ10
熱熔膠固化時間 1.5~2S
重量 約11000Kg
外形尺寸 L12500mm *W3850mm *H2600mm
輸送高度 1200mm
