并聯機器人裝箱機
JCZX20R并聯機器人裝箱機

產品詳細介紹
  設備型號: JCZX20R

  生產產能: 15~20箱/min

  工作氣壓: 0.6~0.8Mpa

  設備重量: 2800kg

  機器尺寸: L4500mm *W1600mm *H2500mm(根據包裝物的大小有所不同)

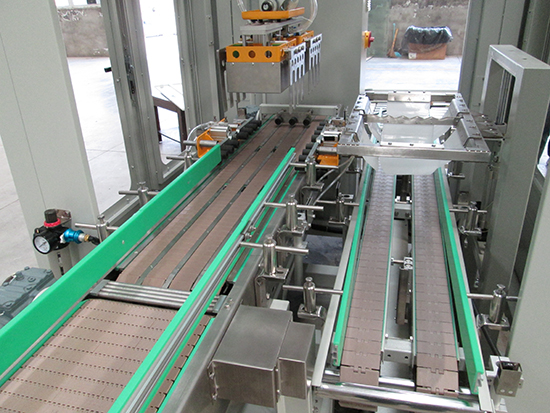

  將輸送過來的瓶(或盒子)整理排列為規定形式后,輸送到并聯機器人抓手處,抓手動作將排列好的瓶子(或盒子)抓起,再水平移動,裝入到空箱輸送定位好的箱子中,裝完后箱子輸出,整個過程流暢、簡捷明了。裝箱速度可以達15-18箱/分。

技術設計特點:

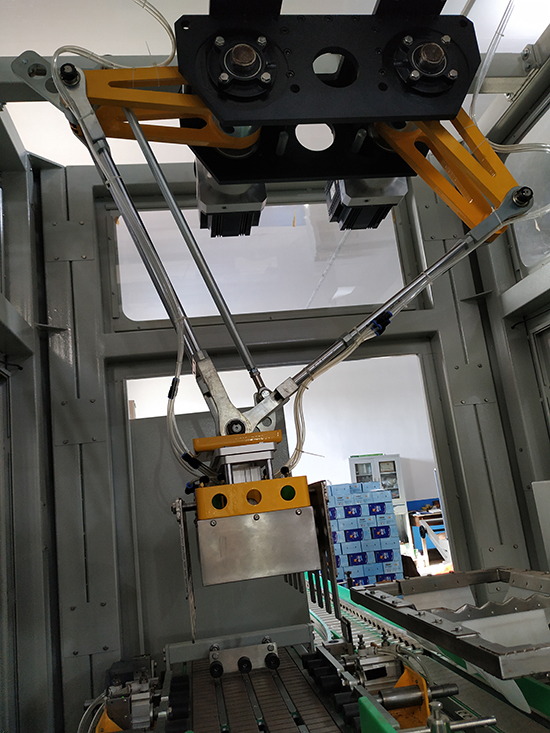

  1、并聯機器人模塊為二維平動的高速重型機器人,外形簡潔、美觀,結構新穎、獨特,維修方便.

  2、抓手模塊可根據瓶型進行非標設計,適應范圍廣。

  3、具有待機互鎖功能,當缺料、缺紙箱,裝箱機自動報警并進入待機狀態。

  4、采用觸摸屏操作,可在人機界面上進行參數調整,調整簡便,可顯示生產速度,故障原因及位置,自動化程度高。

  5、抓取重量可達60Kg

技術參數

設備型號 JCZX20R
裝箱形式 抓取式
抓取范圍 600mmX400mm
抓取重量 60Kg
適應范圍 瓶類(或盒類)
裝箱速度 15~20箱/min(根據包裝物有變化)
電源 三相五線制380V,50HZ
額定功率 8KW
控制電源 DC24V
工作噪音 ≤85dB
氣源 0.6-0.8Mpa(無油無水)
耗氣量 300NL/min
氣源接口 Φ10
重量 約2800Kg
外形尺寸 L4500mm *W1600mm *H2500mm
輸送高度 850mm
出口高度 650mm
